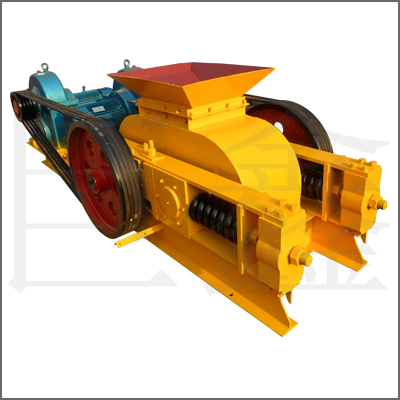

对辊破碎机

发布者:www.xyjuxin.com 发布日期:2012-8-24 16:59:30 来源:本站 浏览数:

  • 1.能耗小
  • 2.出料比例高
  • 3.粒度均匀
  • 4.出料粒度可调
  • 5.易损件耐用
  • 6.辊皮采用ZGMn-13高锰钢
  • 7.运营费用低
  • 8.投资小、见效快

对辊破碎机的用途:

     对辊破碎机同称对辊破石机适用于抗压强度小于300Mpa、水分小于35%的硬、中硬、软物料的中碎和细碎作业。可广泛用于矿山、热电、水泥、陶瓷、冶金、化工、建材等行业,该机具有使用维修费特低、性能可靠、粉尘少、噪音低等特点。对辊破碎机配置两个碾辊,根据用户需要的破碎粒度,辊面分为平辊面和堆焊辊面两种机型,若物料的硬度超过200Mpa时均可择加重机型。主要破碎物料如下:

对辊破碎机的结构组成:

     对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的。驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。为了安全,传动部分应根据实际情况自行安装安全罩。对辊的结构图如下:

对辊破碎机的工作原理:

        对辊破碎机可供选矿,化工,水泥,耐火材料,磨料,建筑材料等工业部门中,细碎高。中硬度以下的矿石,岩石及耐火材料之用。尤其在耐火材料和采矿行业中比一般破碎机械更优异的效果。近几年来,还广泛被应用于破碎钢砂等行业。利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。

    对辊破碎机在业界内也被称为对辊式破碎机,对辊式制沙机,双辊破碎机,双辊粉碎机,对辊式粉碎机

对辊破碎机的技术参数如下:

    规格与性能参数表 Specifications
型号
Model
2PG400*250

2PG610*400

2PG750*500

2PG900*900

辊子直径
Roller diameter(mm)
400 610 750 900
辊子长度
Roller Length(mm)
250 400 500 900
 最大进料粒度
Max feed size(mm)
25 75 100 100
出料粒度
Discharge size(mm)
0.5-8 0.5-20 0.5-20 0.5-20
处理量
Capacity(t/h)
2-10 4-20 10-30 15-50
辊子个数
Roller number
2 2 2 2
转速
Speed(r/min)
180 60 50 37
功率
Power(kw)
11 30 44 60
外形尺寸
Dimension(L*W*H) (mm)
1430*980*795

3600*1470*888

2530*3265*1316

3955*2360*1987

总重量
Weight(t)
1.3 3.9 8.95 22.935
