脱硫石膏烘干机

发布者: 发布日期:2016-10-27 18:02:53 来源:本站

  • 1.适用范围广
  • 2.抗过载能力强,处理量大
  • 3.温度可调控性强
  • 4.自动化水平高
  • 5.实现了“零水平推力”
  • 6.质热交换更为充分
  • 7.燃料消耗少,干燥成本低
  • 8.新型内部结构,性能稳定安全可靠

脱硫石膏烘干机介绍

    脱硫石膏烘干机是目前我公司针对脱硫石膏的处理工艺专门研发设计的一种高效的烘干设备,根据脱硫石膏变化的水份和不确定,采用高效的供热方式来满足脱硫石膏烘干工艺的严格要求,在实际生产中拥有新型的结构,适用范围广,在脱硫(磷)石膏烘干烘干机设备组成的脱硫石膏烘干工艺先进流畅、以合理的能耗、高效等先进技术指标,简洁的工艺进行快速烘干,达到指定的脱硫石膏生产工艺参数要求。近几年,脱硫石膏烘干机市场潜力巨大。广泛应用于水泥厂脱硫石膏水泥缓凝剂的烘干、 电厂工业副产品脱硫石膏烘干、矿山、建材、冶金、化工、等工业烘干领域.。

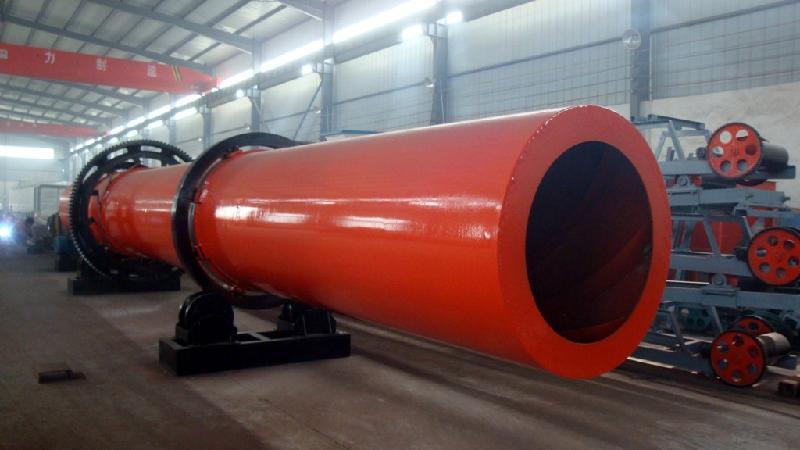

脱硫石膏烘干机生产车间

脱硫石膏烘干机结构工作原理及适用范围

     脱硫石膏烘干机是以优质钢材焊接成的筒体作为承载脱硫石膏物料的载体,并通过装在筒体上的滚圈支承在滚轮上。筒体通常由齿轮传动装置带动回转。筒体轴线与水平成3-5度倾斜。脱硫石膏烘干机筒体内壁装有抄板。 脱硫石膏烘干机扬料板的要功能是:导料、均流、扬料、阻料,有序地控制物料在筒体内的运动和干燥。

脱硫石膏烘干机结构图

      其工作 原理如下:20%-30%的高水分脱硫石膏由供料装置进入打散装置被打成散状小块泥团后由二级上料输送机输送进入烘干机主机筒的喂料器,再由进料螺旋定量装置送入脱硫石膏烘干机内,在烘干主机旋转作用力下被干燥机内壁上的防粘装置、抄板以及滚筒内部高速旋转的破碎装置反复撕扯、抄起、撒落、击碎。热风炉燃烧产生的热量与在强力引风机作用下呈负压的高温炙热空气与物料移动呈逆向在干燥机筒内高速匀均地与煤泥充分接触,蒸发水分,带走湿气完成传热换质过程。在筒内经过干燥的脱硫石膏通过出料器排出完成整个烘干过程。

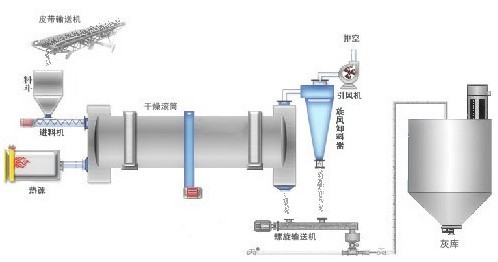

脱硫石膏烘干机生产工艺流程

脱硫石膏烘干机的点

     1.脱硫石膏烘干机处理能力大,燃料消耗少,干燥成本低。

     2.自动化检测、控制系统及相对应的双变频技术、供热满足脱硫石膏烘干工艺的严格要求。

     3.脱硫石膏烘干机具有耐高温的特点,能够使用高温热风对物料进行快速烘干。

     4.设备采用调心式拖轮结构,拖轮于滚圈的配合好,大大降低了磨损及动力消耗。

     5.专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。

     6.抗过载能力强,筒体运行平稳,可靠性高。

     7.脱硫石膏烘干机设备单位体积的传热面积大,设备结构紧凑,装置占地面积小。

脱硫石膏烘干机现场视频

脱硫石膏烘干机技术参数

      规格与性能参数表  Specifications

规格型号
Model

筒 体

电动机

减速机

外型尺寸 (长×宽×高)
(mm)

重量
(t)

容积
(m3)
转速
(r/min)
斜率
(%)
型号 功率
(KW)
型号
Φ1.0×10M 7.85 6.73 3-5 Y132M2-6 5.5 ZL350-Ⅱ-25 10000×1876×2069 7.6
Φ1.2×6M 6.8 5.8 3-5 Y132M2-6 5.5 ZL350-Ⅱ-25 6000×2159×2475 8.5
Φ1.2×8M 9.1 5.8 3-5 Y132M2-6 5.5 ZL350-Ⅱ-25 8000×2159×2475 9.89
Φ1.2×10M 11.31 5.8 3-5 Y160M-6 7.5 ZL350-Ⅱ-25 10000×2159×2475 11.93
Φ1.2×12M 13.57 5.8 3-5 Y160L-6 11 ZQ500-Ⅱ-31.5 12000×2159×2475 13.5
Φ1.5×8M 14.14 4.8 3-5 Y160L-6 11 ZQ650-Ⅱ-2F/1F 8000×2655×2895 14.74
Φ1.5×10M 17.67 4.8 3-5 Y160L-6 11 ZQ650-Ⅱ-2F/1F 10000×2655×2895 15.93
Φ1.5×12M 21.2 4.8 3-5 Y160L-6 15 ZQ650-Ⅱ-31.5 12000×2655×2895 17.13
Φ1.5×14M 24.9 4.8 3-5 Y160L-6 15 ZQ650-Ⅱ-31.5 14000×2655×2895 18.33
Φ1.8×10M 25.45 5 3-5 Y160L-6 15 ZQ650-Ⅱ-2F/1F 10000×3060×2980 17.93
Φ1.8×12M 30.5 5 3-5 Y200L1-6 18.5 ZQ650-Ⅱ-2F/1F 12000×3060×2980 19.89
Φ1.8×14M 35.1 5 3-5 Y200L1-6 18.5 ZQ650-Ⅱ-2F/1F 14000×3060×2980 20.85
Φ1.8×18M 45.8 5 3-5 Y200L2-6 22 ZQ650-Ⅱ-2F/1F 18000×3060×2980 22.3
Φ2.2×12M 45.6 4.43 3-5 Y200L2-6 22 ZQ650-Ⅱ-2F/1F 12000×3620×3570 30.31
Φ2.2×14M 52.1 4.9 3-5 Y200L2-6 22 ZQ750-Ⅱ-1F 14000×3620×3570 32.23
Φ2.2×18M 68.4 4.9 3-5 Y225M-6 30 ZQ750-Ⅱ-1F 18000×3620×3570 34.15
Φ2.2×20M 70 4.9 3-5 Y225M-6 30 ZQ750-Ⅱ-1F 20000×3620×3570 36.07
Φ2.4×14M 63.3 3.85 3-5 Y225M-6 30 ZQ850-Ⅲ-2F/1F 14000×3860×3760 39.9
