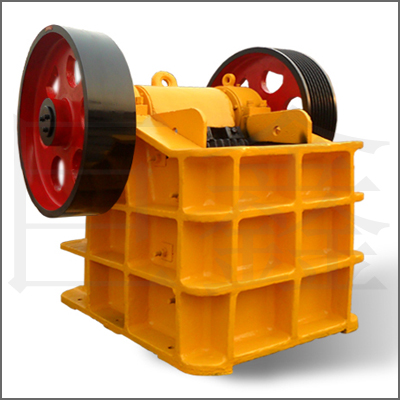

颚式破碎机

发布者:admin 发布日期:2012-8-25 19:01:49 来源:本站 浏览数:

  • 1.破碎腔深而且无死区
  • 2.提高了进料能力与产量
  • 3.破碎比大
  • 4.产品粒度均匀
  • 5.可靠方便,调节范围大
  • 6.结构简单,工作可靠
  • 7.运营费用低
  • 8.单机节能15%~30%

颚式破碎机的用途:

    颚式破碎机简称鄂破(又名鄂式破石机、鄂式粉碎机、鄂式细碎机)是出现较早的破碎设备,广泛应用于矿山、冶金、建材、化工等行业,用于破碎抗压强度在300MPa的各种矿石和岩石的粗、中、细碎。该设备作为生产线常用的机械设备,鄂式破碎机的破碎粒度可以根据作业的实际需求进行不同的调节,这种类型的破碎设备破碎比大,对于不同矿物的作业需求适应性强,对于水分高的物料的破碎也不容易堵塞,鄂式破碎机的显著特点是没有筛条,对于破碎作业通过弹性的调节装置。主要破碎物料如下:

颚式破碎破碎的物料

 颚式破碎机的结构组成及分类:

     颚式破碎机的结构主要有机架、轴承、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用,是重要的设备保险零件。颚式破碎机分鄂式粗碎机和鄂式细碎机两种,粗破是一破的的首选设备,细碎机也叫鄂式粉碎机是生产线中的二破设备,具有出料粒度细,产量高等特点。 鄂破的内部结构图如下:

颚式破碎机结构图

颚式破碎机的工作原理:

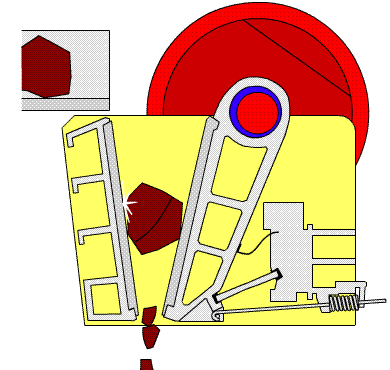

    该系列颚式细碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动 颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动碎石机动颚作周期性的压碎和排料,实现大批量生产。鄂破的工作原理图如下:

颚式破碎机工作原理


    荥阳巨鑫制造的鄂式破碎机是通过国内外同类产品的成功经验,潜心研究出的一种高效,节能的破碎设备。其中大中型颚式破碎机是我公司的拳头产品之一,尤其在设计和生产大型颚式破碎机方面,在国内外已处于领先水平。我公司为适应国内外市场日益增长的需要,对所有鄂式破碎机系列按照国际先进水平进行了改进设计,增强了鄂板的使用寿命,并增加了市场适销的新规格。颚式破碎机的工艺流程图图如下:




颚式破碎机主要技术参数如下:

      规格与性能参数表  Specifications



规格型号
Model

进料口尺寸
Feed opening size


最大进料粒度
Max feeding size
(mm)

出料口调整范围
Adjustable range
of discharge opening
(mm)


处理量
Capacity
(t/h)


转速
Speed
(r/min)


总重量
Weight
(t)


功率
Power
(kw)


外形尺寸
Dimension
(mm)


Length
(mm)

 宽
Width
(mm)

PE150*250 250 150 125 10-40 1-3 285 1.1 7.5 900*815*1080
PE250*400 400 250 210 20-80 4-14 290 2.5 15 1150*1075*1340
PE400*600 600 400 350 40-100 8-40 250 6.8 30 1700*1742*1530
PE500*750 750 500 425 50-100 30-90 250 10.3 55 1890*1916*1870
PE600*900 900 600 480 65-160 50-190 250 18 75 2792*3828*2525
PE750*1060 1060 750 630 80-140 80-220 250 28 110 2560*1750*2492
PE900*1200 1200 900 750 95-165 120-250 200 50 110 3800*3166*3045
PE1200*1500 1500 1200 1020 150-300 250-500 180 100.9 160 4200*3732*3843
PEX100*600 600 100 80 7-20 3-10 330 1.0 7.5 750*1660*595
PEX150*750 750 150 120 10-40 8-30 300 3.5 15 1380*1658*1025
PEX250*750 750 250 210 15-50 15-40 320 5.5 30 1420*1921*1528
PEX250*1000 1000 250 210 15-50 15-50 330 6.5 37 1550*1964*1380
PEX250*1200 1200 250 210 15-60 18-60 330 7.7 37 1840*2912*1580
PEX300*1300 1300 300 250 20-90 40-100 300 11 75 1930*2400*1747
